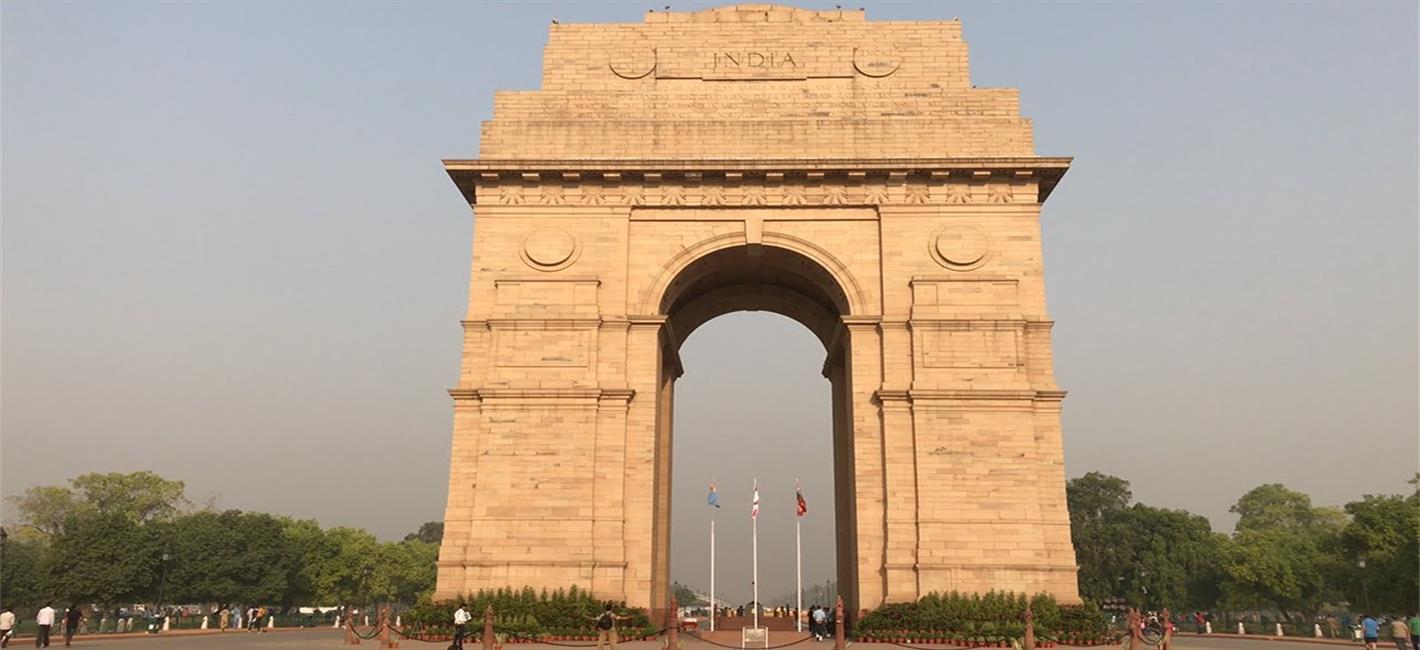

इंडिया गेट नई दिल्ली

गतिशील अग्रभाग प्रकाश व्यवस्था

परियोजना का नाम : इंडिया गेट नई दिल्ली

इंडिया गेट नई दिल्ली के सेंट्रल विस्टा में आकर्षक वास्तुकला सुविधाओं से युक्त राष्ट्रीय/अंतर्राष्ट्रीय महत्व की जीवंत स्मारकीय विरासत इमारतें/संरचनाएं हैं।

इस क्षेत्र में साल भर बड़ी संख्या में वीआईपी, विदेशी गणमान्य व्यक्ति, घरेलू और विदेशी पर्यटक आते हैं।

इंडिया गेट अत्यधिक सुरक्षित क्षेत्र है, निर्धारित समय के भीतर काम पूरा करना बहुत चुनौतीपूर्ण काम था। सभी बाधाओं को पार करते हुए लक्ष्य तिथि पर कार्य पूरा किया जा सकेगा।


लाख

परियोजना का बजट


24 जुलाई 2017

आरंभ करने की तिथि


19 जनवरी 2018

पूरा करने की तिथि


नई दिल्ली

जगह

परियोजना टीम / हमसे संपर्क करें

क्रमांक नाम (श्री / श्रीमती) पद कार्यालय का पता कार्यालय नंबर मोबाइल नंबर ईमेल आईडी
1 अवधेश कुमार एसई डीसीईसी-I
2 राहुल कांबले ईई ईडी-I, नई दिल्ली

तकनीक

तकनीक

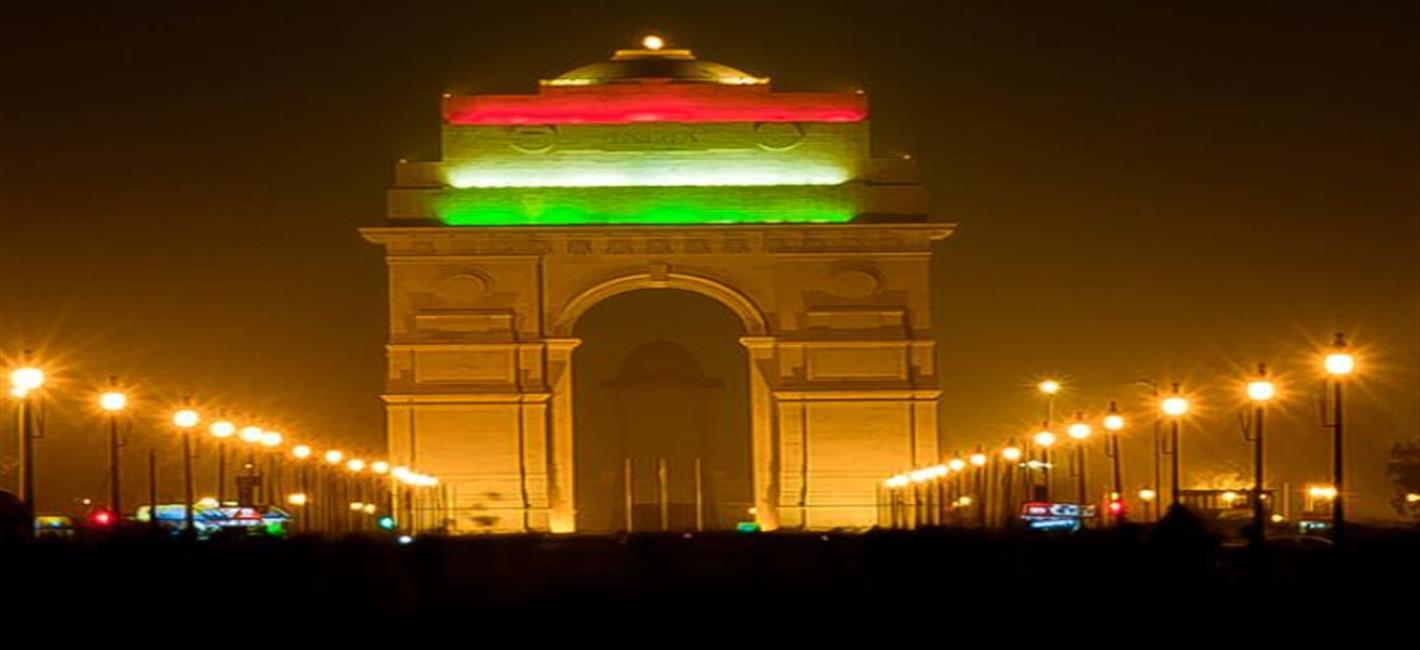

गतिशील अग्रभाग प्रकाश व्यवस्था

विवरण
  • गतिशील अग्रभाग प्रकाश व्यवस्था इमारत की वास्तुशिल्प विशेषताओं को उजागर करने के लिए 16 मिलियन रंग संयोजनों के साथ वॉल्यूम लाइटिंग के साथ-साथ फोकस लाइटिंग प्रदान करने में सक्षम है। साइट की आवश्यकता के अनुसार बीम कोणों को बदलने और सफाई में आसानी के लिए लाइट फिटिंग में बाहरी लेंस होते हैं। इस परियोजना में लगभग 800 लाइट फिटिंग का उपयोग किया गया है जिसमें लगभग 40 किमी लंबी केबल (इलेक्ट्रिकल केबल और डेटा केबल) बिछाना शामिल है। सभी लाइट फिटिंग में मजबूत डिजाइन के साथ धूल, कीड़े, नमी और बाहरी मौसम से उच्चतम स्तर की सुरक्षा (आईपी-66) होती है। गतिशील अग्रभाग प्रकाश व्यवस्था के पूरे नेटवर्क में केंद्रीय कम्प्यूटरीकृत प्रोग्रामयोग्य नियंत्रण है। पूर्ण प्रकाश प्रणाली अंतरराष्ट्रीय मानकों का अनुपालन करने वाले सबसे कड़े अंतरराष्ट्रीय नियामक और तकनीकी के अनुरूप है।

  • ल्यूमिनरीज लाइट एंड साउंड शो का निर्माण करने के लिए विभिन्न ऑडियो ट्रैक के साथ प्रोग्रामिंग करने में सक्षम हैं।

  • इन फिटिंग्स में डिमिंग क्षमता भी संभव है, यह सुविधा आवश्यकता के अनुसार ऊर्जा खपत को कम करने के लिए काफी उपयोगी है।

  • स्थान की आवश्यकता के अनुसार बीम कोण को बदलने की अनूठी सुविधा की सुविधा के लिए लाइट फिटिंग में बाहरी लेंस होते हैं।




प्रमुख लाभ
  • वैश्विक मानक के अनुरूप सेंट्रल विस्टा के रात्रि दृश्य में उल्लेखनीय सुधार हुआ
  • मुखौटा प्रकाश व्यवस्था के मानक में सुधार करके मूल्य संवर्धन किया गया है।
  • प्रति इकाई मुखौटा क्षेत्र में विद्युत ऊर्जा खपत में बचत होती है।

पारंपरिक प्रकाश व्यवस्था

(16,750 वर्ग मीटर के लिए उपयोग किया जा रहा है)

गतिशील अग्रभाग प्रकाश व्यवस्था

(21,450 वर्ग मीटर के लिए उपयोग किया जा रहा है)

(i)राष्ट्रीय त्योहार [15 अगस्त और 26 जनवरी (कुल 8 दिन)]

50000 (बल्ब की संख्या) x 0.003 (किलोवाट प्रति बल्ब) x 5 (घंटा) x 8 (दिन) x 8.5 (इकाई मूल्य) = रु. 51,000/- प्रति वर्ष।

(ii) वर्ष के दौरान सुरक्षा प्रकाश व्यवस्था

72 (फिटिंग की संख्या) x 0.2 (किलोवाट प्रति फिटिंग) x 11 (घंटा) x 8.5 (यूनिट मूल्य) x 365 (दिन) = रु. 4,91,436/- प्रति वर्ष।

(iii) पारंपरिक मुखौटा प्रकाश व्यवस्था

50(किलोवाट) x 5 (घंटा) x 8.5 (इकाई मूल्य) x 365 (दिन) = रु. 7,75,625/- प्रति वर्ष।

कुल क्षमता 110 किलोवाट (100% लोड = 1 घंटा, 50% लोड 1.5 घंटे और 25% लोड = 7.5 घंटे) = कुल इकाई प्रति वर्ष 98000 किलोवाट

वार्षिक बिल=

98000KWh x 8.5 (यूनिट मूल्य) = रु. 8,33,000/-

कुल वार्षिक बिल = 51,000 + 7,75,625 + 4,91,436 = 13,18,061/- रुपये

कुल वार्षिक बिल = 8,33,000/-

प्रति वर्ग मीटर ऊर्जा खपत। मुखौटे का = रु. 78/-

प्रति वर्ग मीटर ऊर्जा खपत। मुखौटे का = रु. 39/-

शुद्ध बचत बिजली की खपत 50% तक है



  • विभिन्न अवसरों के लिए विशिष्ट अलग-अलग प्रकाश थीम को संभव बनाया गया है
  • सेंट्रल विस्टा क्षेत्र में आने वाले पर्यटकों की संख्या में उल्लेखनीय वृद्धि हुई है।
  • इन इमारतों पर विभिन्न अवसरों पर की जाने वाली अस्थायी रोशनी को हटा दिया गया।

कार्यान्वयन रणनीति

क्रमांक विवरण इमेजिस
1

तकनीकी चुनौतियाँ-

1) इतने सारे सौंदर्य सुविधाओं के साथ इतने विशाल मुखौटा क्षेत्र पर गतिशील मुखौटा प्रकाश व्यवस्था का निष्पादन काफी जटिल था, इसलिए इमारत के सौंदर्य और वास्तुकला सुविधाओं का पता लगाने के लिए विभिन्न एजेंसियों से विभिन्न दौर के मॉक अप की व्यवस्था की गई थी।

2) एनआईटी की तैयारी के दौरान प्रत्येक आइटम की तकनीकी विशिष्टता का ध्यान इस तरह रखने पर विचार किया गया कि डायनेमिक लाइटिंग क्षेत्र में सक्रिय सभी एजेंसियां इसमें भाग ले सकें।

3) चूंकि यह डायनामिक फेस लाइटिंग का काम अपनी तरह का पहला था, इसलिए फिक्स्चर, कंट्रोल पैनल और अन्य सहायक उपकरण का रखरखाव एक बड़ा मुद्दा था, इस समस्या का मुकाबला करने के लिए पूरे सिस्टम के 5 साल के नियमित निवारक और व्यापक रखरखाव का प्रावधान शामिल है। तो यह।

सीखे गए सबक / सीखें

क्रमांक विवरण इमेजिस
1

सेंट्रल विस्टा का हिस्सा और सबसे आकर्षक पर्यटन स्थल में से एक होने के नाते, इंडिया गेट पर बाहरी रोशनी का काम भी शुरू किया गया और गणतंत्र दिवस 2018 से पहले पूरा किया गया, जिसका उद्घाटन दिल्ली के माननीय एलजी ने किया था।
